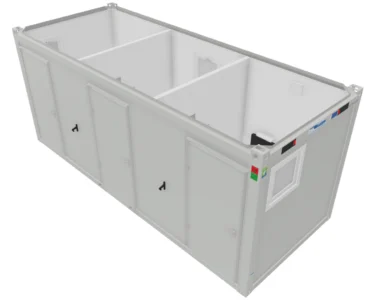

BUNGALOW TOILETTES 3 WC ACCÈS PMR 14,7 M² 20 PIEDS

Equipement standard :
3 portes extérieures (passage libre 93,6 cm) équipées de groom et
buttoir | 3 fenêtres | 3 luminaires LED 36W | 4 prises électriques |
3 interrupteurs | 3 détecteurs de mouvement | 3 radiateurs soufflants
2 kW | 3 extracteurs d’air 170 m³ | 3 siphons de sol
Toilettes : 3 cuvettes WC | 3 lavabos avec mitigeur à levier | 3
miroirs | 3 dévidoirs de papier | 3 porte savon | 3 porte serviette |
3 équipements PMR (barre de soutien, barre pivotante, réhausseur)
Eau chaude : Chauffe-eau électrique instantané 15 L
Isolation : Laine de verre 100 mm en toiture | Laine de verre 100 mm
au sol | Mousse polyuréthane 60 mm aux murs

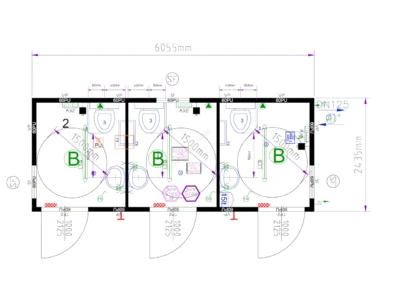

DIMENSIONS
Modèle 20 pieds
Longueur : 6,055 m (extérieur) 5,860 m (intérieur)
Largeur : 2,435 m (extérieur) 2,240 m (intérieur)
Hauteur : 2,591 m (extérieur) 2,340 m (intérieur)
Poids : 2,15 T
Surface : 14,74 m²
Cadre du sol :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Traverses de sol sur le pourtour : 3 mm
Traverse de sol : en profil Ω, s = 2,5 mm
Passages de fourches : 2 passages de fourches sur la longueur
(dimensions intérieures des passages de fourches: 352 x 85 mm,
passages de fourches centrés: 2.050 mm / facultatif 950 mm)
Poteaux d’angle : avec profils en acier soudés à froid et vissés
aux cadres du sol et du toit Ep. 4 mm
Cadre du toit :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Traverses du toit sur la longueur : 3 mm
Traverses du toit sur la largeur : 3 mm
Toiture : tôle galvanisée avec double pli, épaisseur de 0,60 mm
Sol :
Isolation thermique : Laine de verre 100 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Protection sous isolant : Plaques de tôle galvanisées, épaisseur
0,6 mm
Plancher : Bois épaisseur 22 mm
Revêtement de sol : Revêtement PVC aux raccords soudés, remontés
sur les bords. Epaisseur 2 mm. Couche d’usure 0,7 mm. Anti-dérapant
R10
Toit :
Isolation thermique : Laine de verre 100 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Habillage plafond : Placoplâtre avec tôle laquée (Plaque de
placoplâtre 9,5 mm et Tôle + 0,6 mm)
couleur: blanc (semblable au RAL 9010)
Prises de connexion électrique CEE : Encastrées à l’extérieur
dans le cadre du toit sur le long pan
Eléments muraux :
Isolation thermique : Mousse Polyuréthane 60 mm (PU)
Epaisseur des panneaux 60 mm
Habillage extérieur : tôle profilée, galvanisée et laquée
(épaisseur 0,6 mm). Résistance au feu A1.
Habillage intérieur: : Tôle galvanisée et laquée, épaisseur 0,5
mm, décor blanc
Cloisons de séparation : Tôle laquée, épaisseur 0,6 mm, couleur
blanc (semblable au RAL 9010)

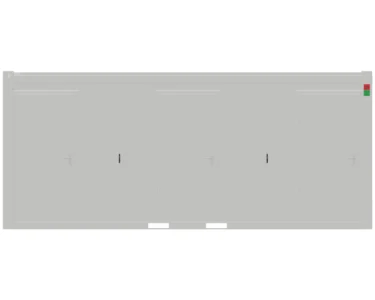

Porte extérieure :
Matériaux : acier
Charnières à gauche ou à droite. Ouverture vers l’extérieur.
Cadre de porte métallique avec joint sur trois côtés.
Battant de porte en tôle galvanisée et laquée des deux côtés
Isolation thermique : Polystyrène 40 mm
Dimensions libre de passage : 936 x 2065 mm
Equipées de groom et buttoir

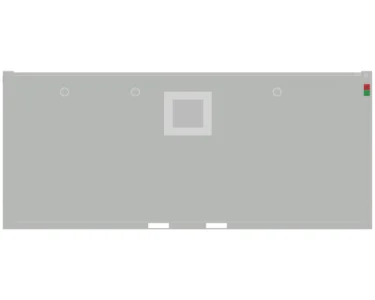

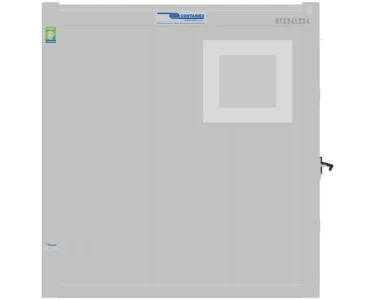

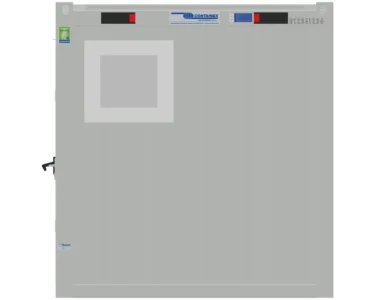

Fenêtres :
Cadre en PVC avec vitrage coloris blanc
3 fenêtres vasistas (vitrage opaque) : 652 x 714 mm
Vitrage isolant avec ajout de gaz : 4 / 16 / 4 mm
Installation électrique
Protection IP44
Tension : 230V / monophasé / 32A (3×6 mm²)
Fréquence : 50 Hz
Protection : interrupteur différentiel 40 A / 0,03 A, 2 pôles (230
V) type A
Lumière : disjoncteur 10A, 2 pôles, 3×1,5mm²
Chauffage : disjoncteur 13A, 2 pôles, 3×2,5mm²
Prises électriques : disjoncteur 13 A, bipolaire, 3×2,5mm²
Prise de courant : 2 prises doubles + 1 prise pour pièces humides
Eclairage: interrupteur lumière dans chaque pièces (dont un pour
pièce humides à 115 cm au-dessus du plancher) + 3 luminaires en
applique à LED 36W
Radiateur soufflant 2 kw + ventilateur 170 m³ dans la zone
sanitaire.
Branchement : Raccordement extérieure CEE
Equipement sanitaire :
Lavabos avec mitigeur à levier, miroir métallique, porte serviette,
porte savon
Toilettes avec cuvette WC, dévidoir de papier et équipement PMR
(réhausseurs, barre fixe, barre pivotante)
Chauffe-eau électrique instantané 15 L, réducteur de pression
3/4”
Siphons de sol
Alimentation en eau par tuyau de ½”, ¾” ou 1″ sur un côté à
travers un panneau.
Intérieur : Tuyauterie PP-R (selon la norme EN ISO 15874)
Pression d’utilisation et de branchement: 4 bar maximum
Evacuation des eaux usées : tuyaux DN 50 et DN110 (diamètre
extérieur 50 et 110mm) rassemblés à l’intérieur et avec une
seule sortie sur un côté à travers un panneau
