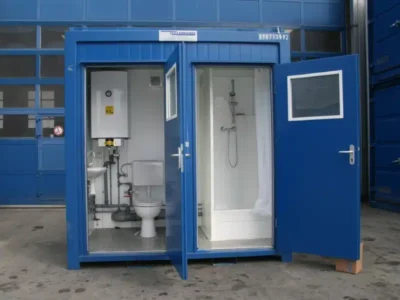

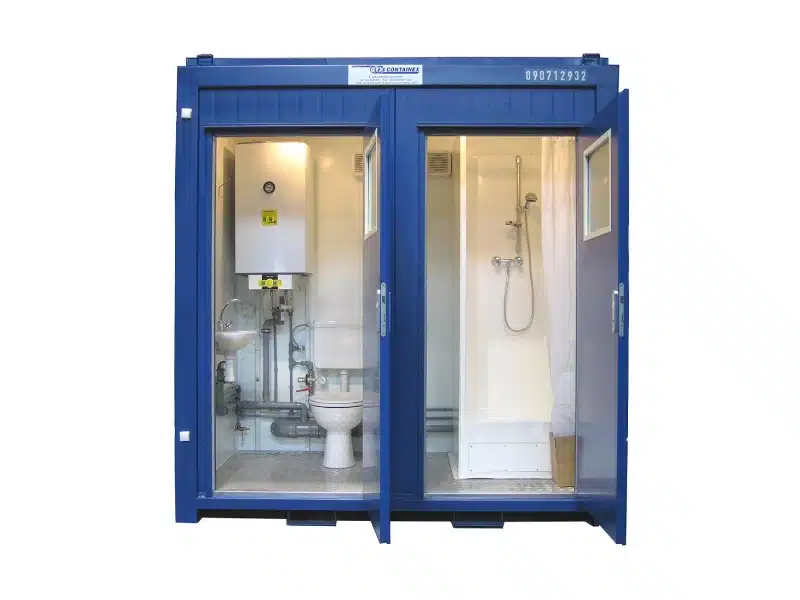

BUNGALOW BOX 3,3 M² : DUO CABINES DOUCHE ET WC 8 PIEDS

Equipement standard :
2 portes | 2 fenêtres | 2 plafonniers LED 12W | 1 prise électrique |
Chauffage convecteur électrique 500W | Extracteur d’air 170 m³
Toilette : Cuvette WC | Lavabo avec mitigeur à levier | Miroir |
Dévidoir de papier | Chauffe-eau électrique 80 L
Douche : receveur fibre de verre | Mitigeur à levier | Rideau de
douche

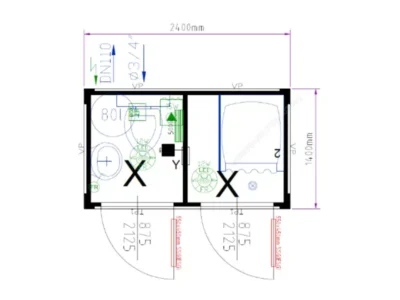

DIMENSIONS
Modèle 8 pieds
Longueur : 2,4 m (extérieur) 1,055 m (intérieur)
Largeur : 1,4 m (extérieur) 1,255 m (intérieur)
Hauteur : 2,54 m (extérieur) 2,20 m (intérieur)
Poids : 430 kg
Surface : 3,36 m²
Cadre du sol :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Longerons de sol : 60x60mm profil en acier, épaisseur 2 mm
Traverse de sol : en profil Ω, s = 2,5 mm
2 passages de fourches sur la longueur (dimensions intérieures des
passages de fourches: 250 x 75 mm, passages de fourches centrés 780
mm)
Poteaux d’angle : profils en acier laminés à froid et soudés,
épaisseur de 2,0 mm, vissés avec le cadre du plancher et du plafond
Cadre du toit :
Profils en acier laminés à froid et soudés, 4 coins
Traverses du toit épaisseur 2 mm
Anneaux de levage : 1 pièce par pignon
Toiture : tôle en acier ondulée rivetée aux traverses du toit,
épaisseur 0,6 mm
Sol :
Isolation thermique : Laine de verre 60 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Protection sous isolant : Plaques de tôle galvanisées, épaisseur
0,6 mm
Plancher : Panneau aggloméré, épaisseur 22 mm
Revêtement de sol: Tôle en aluminium strié, épaisseur 2 + 0,5 mm
Toit :
Isolation thermique : Laine de verre 120 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Habillage plafond : Plaque en aggloméré avec revêtement 10 mm
d’épaisseur, décor blanc
Prises de connexion électrique CEE : Encastrées à l’extérieur
dans le cadre du toit sur le long pan
Eléments muraux :
Isolation thermique : Mousse PU 45 mm
Epaisseur des panneaux 70 mm
Habillage extérieur : tôle profilée, galvanisée et laquée
(épaisseur 0,6 mm). Résistance au feu A1.
Habillage intérieur: : Tôle galvanisée et laquée, épaisseur 0,5
mm, décor blanc
Gouttière : Tout autour sur le rebord supérieur du profil en U en
bas du panneau
Porte :
Charnières à gauche ou à droite. Ouverture vers l’extérieur.
Cadre de porte métallique avec joint sur trois côtés.
Battant de porte en tôle galvanisée et laquée des deux côtés
Isolation thermique : Polystyrène 40 mm
Hauteur libre de passage : 875 x 2.125 mm
Dimensions de l’ouverture de porte : 811 x 2.065 mm
Fenêtre :
Cadre en plastique avec vitrage coloris blanc
Vasistas ouverture oscillo-battante
Dimensions : 945 x 1.200 mm
Vitrage isolant avec ajout de gaz : 4 / 16 / 4 mm
Hauteur du seuil de fenêtre (distance entre le sol et le haut du
profil inférieur du cadre de la fenêtre): 1575 mm
Installation électrique
Protection IP44
Tension : 230V / monophasé / 32A (3×6 mm²)
Fréquence : 50 Hz
Protection : interrupteur différentiel 40 A / 0,03 A, 2 pôles (230
V) type A
Lumière : disjoncteur 10A, 2 pôles, 3×1,5mm²
Chauffage : disjoncteur 13A, 2 pôles, 3×2,5mm²
Prises électriques : disjoncteur 13 A, bipolaire, 3×2,5mm²
Prise de courant : 1 prise
Eclairage: interrupteur lumière + 1 plafonnier LED 12W, IP66 avec
détecteur de mouvement intégré
Branchement : Raccordement extérieure CEE
Equipement sanitaire :
1 lavabo avec mitigeur à levier, miroir métallique
Cuvette WC et dévidoir de papier
Chauffe-eau électrique 80 L, réducteur de pression 3/4”
1 cabine de douche : receveur fibre de verre, mitigeur à levier,
rideau de douche
Alimentation en eau par tuyau de ½”, ¾” ou 1″ sur un côté à
travers un panneau.
Intérieur : Tuyauterie PP-R (selon la norme EN ISO 15874)
Pression d’utilisation et de branchement: 4 bar maximum
Evacuation des eaux usées : tuyaux DN 50 et DN110 (diamètre
extérieur 50 et 110mm) rassemblés à l’intérieur et avec une
seule sortie sur un côté à travers un panneau
