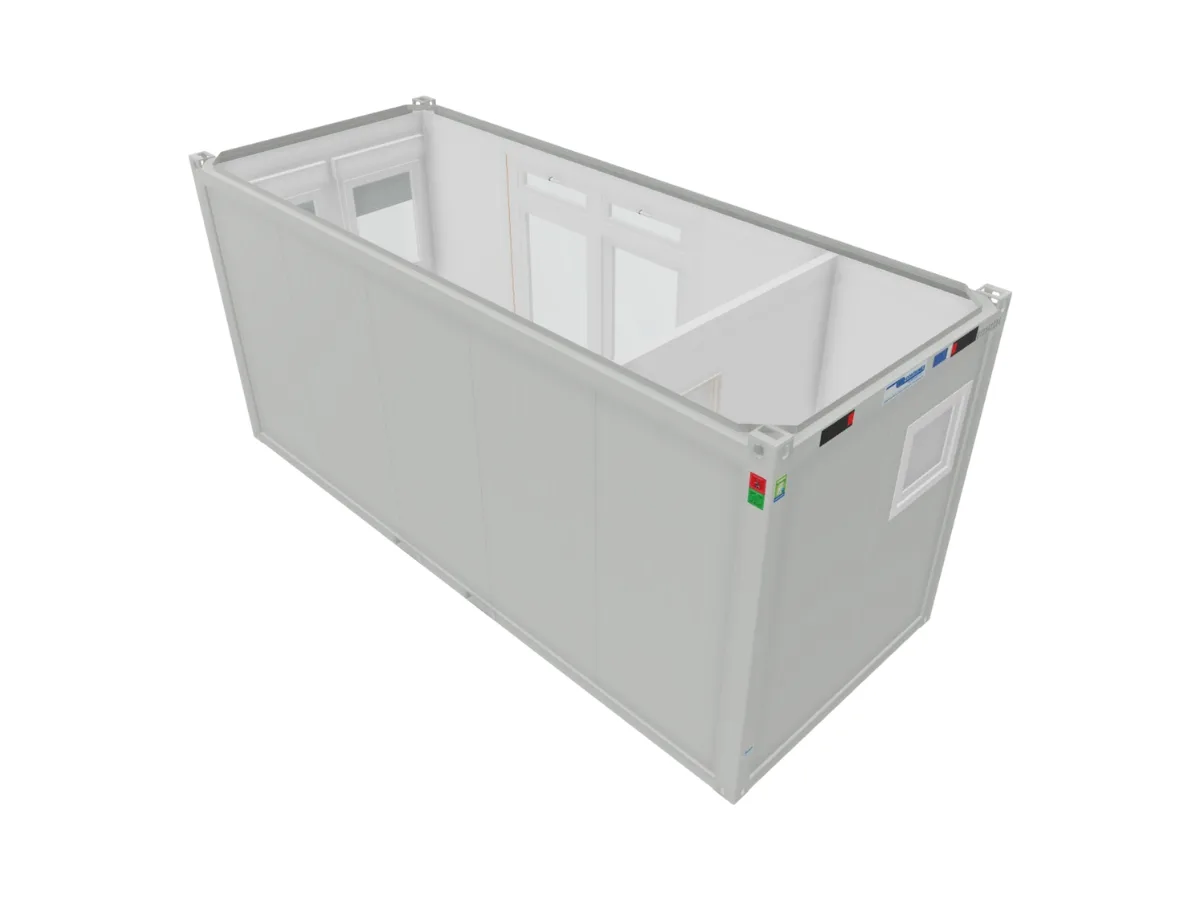

BUNGALOW BUREAU AVEC WC INTÉRIEUR 14,7 M² 20 PIEDS

Equipement standard :
2 panneaux porte vitrée avec lucarne supérieure | 2 fenêtres | 1
vasistas | Chauffage convecteur électrique 500 W et 2kW
Isolation : Laine de verre 100 mm en toiture | Laine de verre 100 mm
au sol | Mousse polyuréthane 60 mm aux murs
Prises de courant : 2 prises simples + 1 prise double
Eclairage zone WC : 1 interrupteur lumière + plafonnier LED 8W
Eclairage zone bureau : 1 interrupteur lumière + Rampe LED
Toilette : 1 lavabo avec mitigeur à levier, miroir métallique, porte
serviette, porte savon | 1 cuvette WC | Dévidoir de papier |Porte
serviette | Porte-savon | Chauffe-eau électrique instantané 15 L

Télécharger le descriptif

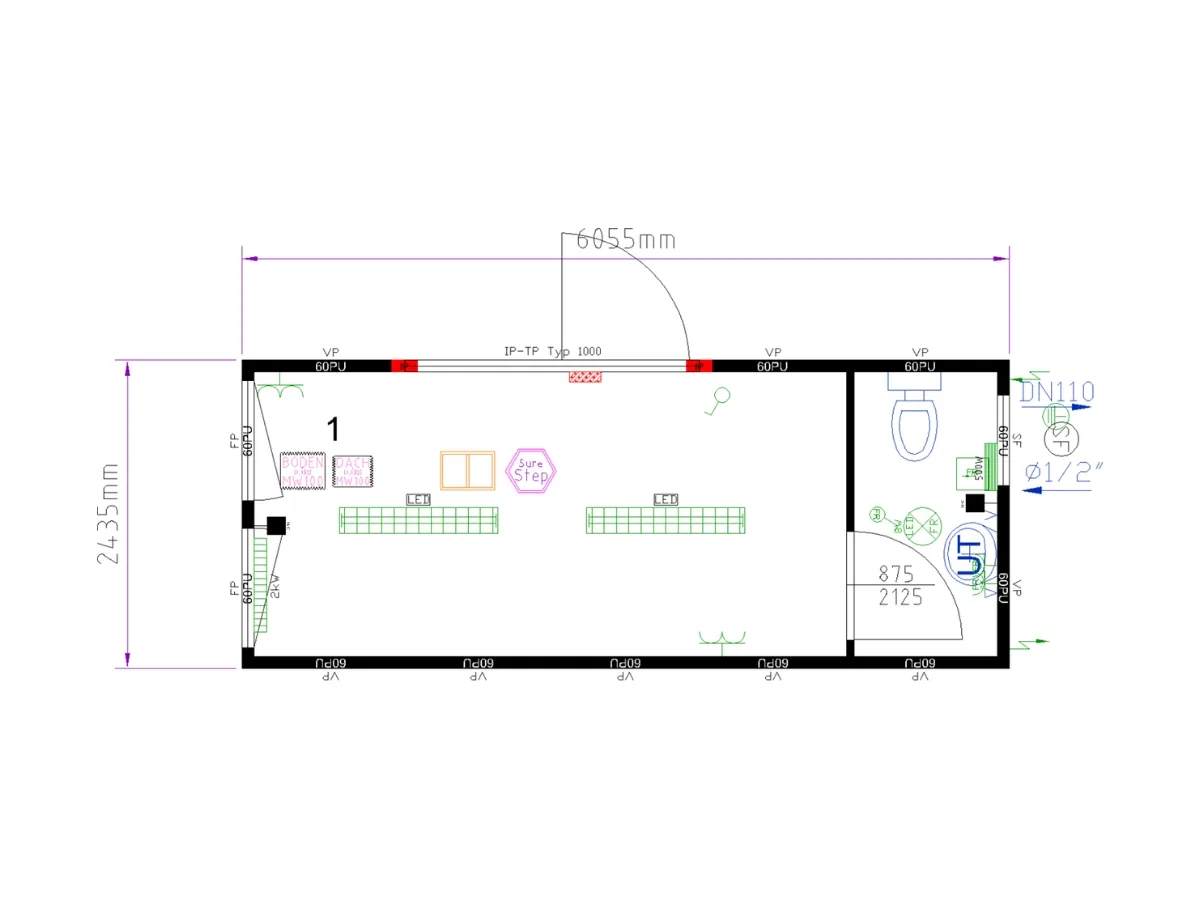

DIMENSIONS
Modèle 20 pieds
Longueur : 6,055 m (extérieur) 5,860 m (intérieur)
Largeur : 2,435 m (extérieur) 2,240 m (intérieur)
Hauteur : 2,591 m (extérieur) 2,340 m (intérieur)
Poids : 2,05 T
Surface : 14,74 m²

Cadre du sol :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Traverses de sol sur le pourtour : 3 mm
Traverse de sol : en profil Ω, s = 2,5 mm
Passages de fourches : 2 passages de fourches sur la longueur
(dimensions intérieures des passages de fourches: 352 x 85 mm,
passages de fourches centrés: 2.050 mm / facultatif 950 mm)
Poteaux d’angle : avec profils en acier soudés à froid et vissés
aux cadres du sol et du toit Ep. 4 mm

Cadre du toit :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Traverses du toit sur la longueur : 3 mm
Traverses du toit sur la largeur : 3 mm
Toiture : tôle galvanisée avec double pli, épaisseur de 0,60 mm

Sol :
Isolation thermique : Laine de verre 60 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Protection sous isolant : Plaques de tôle galvanisées, épaisseur
0,6 mm
Plancher : Bois épaisseur 22 mm
Revêtement de sol : Revêtement PVC aux raccords soudés, remontés
sur les bords. Epaisseur 2 mm. Couche d’usure 0,7 mm. Anti-dérapant
R10

Toit :
Isolation thermique : Laine de verre 100 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Habillage plafond : Placoplâtre avec tôle laquée (Plaque de
placoplâtre 9,5 mm et Tôle + 0,6 mm)
couleur: blanc (semblable au RAL 9010)
Prises de connexion électrique CEE : Encastrées à l’extérieur
dans le cadre du toit sur le long pan

Eléments muraux :
Isolation thermique : Mousse Polyuréthane 60 mm (PU)
Epaisseur des panneaux 60 mm
Habillage extérieur : tôle profilée, galvanisée et laquée
(épaisseur 0,6 mm). Résistance au feu A1.
Habillage intérieur: : Tôle galvanisée et laquée, épaisseur 0,5
mm, décor blanc
Cloisons de séparation : Tôle laquée, épaisseur 0,6 mm, couleur
blanc (semblable au RAL 9010)

Portes :
Charnières à gauche ou à droite. Ouverture vers l’extérieur.
Cadre de porte métallique avec joint sur trois côtés.
Battant de porte en tôle galvanisée et laquée des deux côtés –
avec isolant polystyrène 40 mm d’épaisseur
Hauteur libre de passage : 875 x 2.125 mm
Dimensions de l’ouverture de porte : 811 x 2.065 mm

Fenêtre :
Cadre en plastique avec vitrage coloris blanc
2 fenêtres à ouverture oscillo-battante avec volet roulant :
945×1200 mm
2 portes vitrées (largeur 1000 mm / porte)
1 fenêtre vasistas (vitrage opaque) : 652 x 714 mm
Vitrage isolant avec ajout de gaz : 4 / 16 / 4 mm
Hauteur du seuil de fenêtre (distance entre le sol et le haut du
profil inférieur du cadre de la fenêtre): 870 mm

Installation électrique
Protection IP20
Tension : 230V / monophasé / 32A (3×6 mm²)
Fréquence : 50 Hz
Protection : interrupteur différentiel 40 A / 0,03 A, 2 pôles (230
V) type A X
Lumière : disjoncteur 10A, 2 pôles, 3×1,5mm²
Chauffage : disjoncteur 13A, 2 pôles, 3×2,5mm²
Prises électriques : disjoncteur 13 A, bipolaire, 3×2,5mm²
Branchement : Raccordement extérieure CEE

Equipement sanitaire WC :
1 lavabo avec mitigeur à levier, miroir métallique, porte serviette,
porte savon
1 toilettes avec cuvette WC et dévidoir de papier
Chauffe-eau électrique instantané 15 L, réducteur de pression
3/4”
Alimentation en eau par tuyau de ½”, ¾” ou 1″ sur un côté à
travers un panneau.
Intérieur : Tuyauterie PP-R (selon la norme EN ISO 15874)
Pression d’utilisation et de branchement: 4 bar maximum
Evacuation des eaux usées : tuyaux DN 50 et DN110 (diamètre
extérieur 50 et 110mm) rassemblés à l’intérieur et avec une
seule sortie sur un côté à travers un panneau
