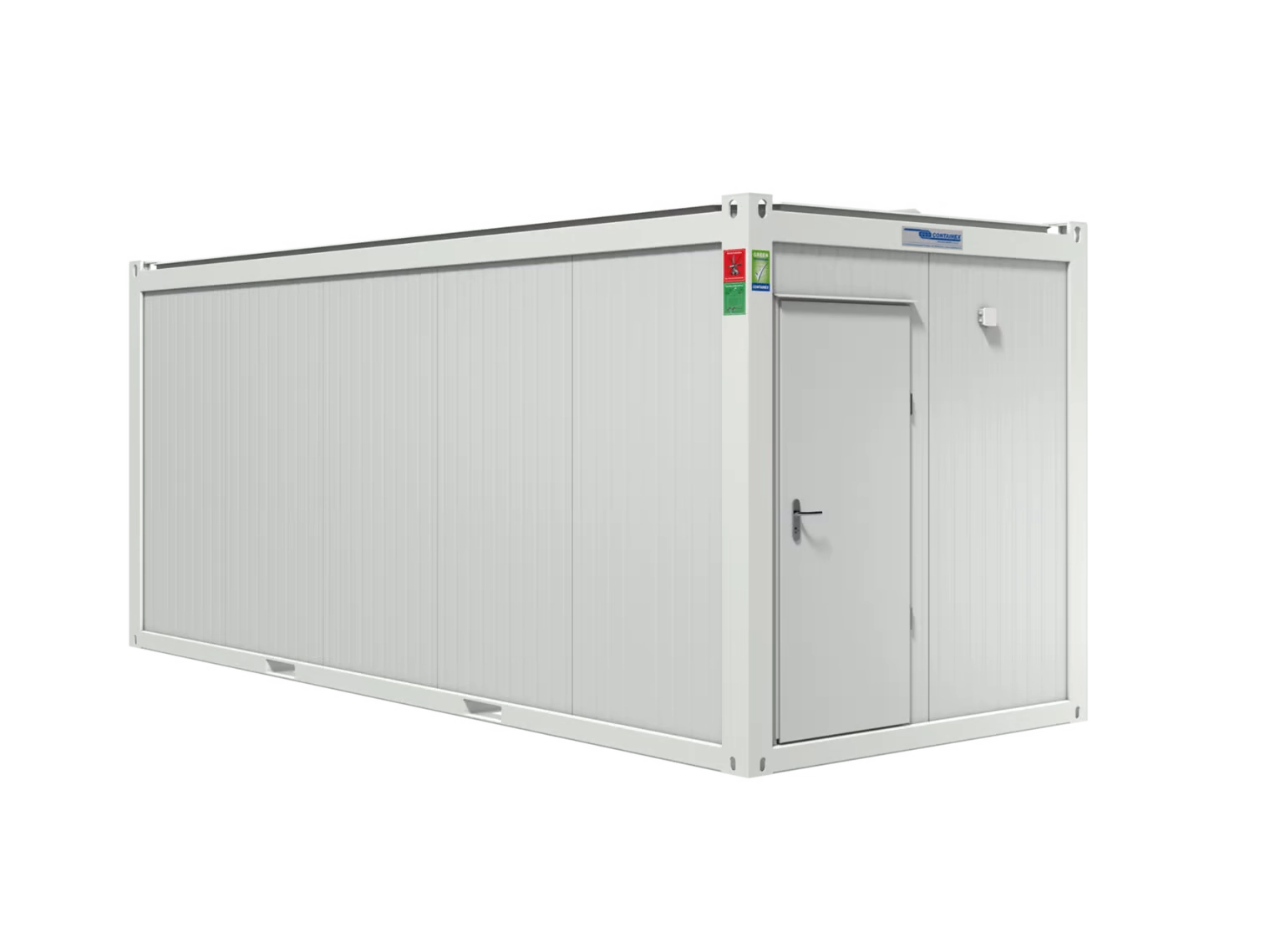

BUNGALOW BUREAU ÉCONOMIQUE 14,7 M² 20 PIEDS

Simple et fonctionnel, voilà comment se présente le bungalow bureau
BASIC Line tant de l’extérieur que de l’intérieur avec son
équipement standardisé:

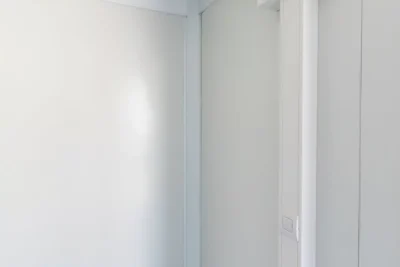

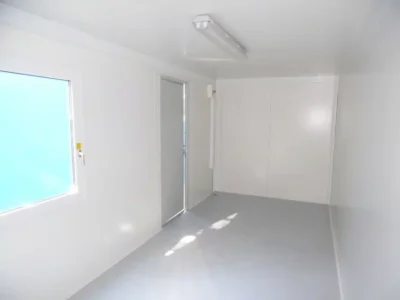

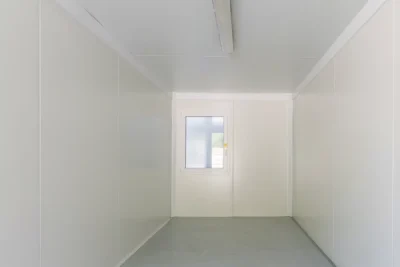

Décor intérieur blanc, revêtement de sol gris
Fenêtre oscillo-battante
Système électrique en saillie avec éclairage et prises
Peinture extérieure bicolore : cadre gris blanc (RAL 9002), panneaux
gris clair (RAL 7035)
DIMENSIONS
Longueur : 6,055 m (extérieur) 5,915 m (intérieur)
Largeur : 2,435 m (extérieur) 2,295 m (intérieur)
Hauteur : 2,591 m (extérieur) 2,340 m (intérieur)
Poids : 1,63 T
Surface : 14,74 m²
Cadre du sol :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Traverses de sol sur le pourtour : 3 mm
Traverse de sol : en profil Ω, s = 2,5 mm
Passages de fourches : 2 passages de fourches sur la longueur
(dimensions intérieures des passages de fourches: 352 x 85 mm,
passages de fourches centrés: 2.050 mm / facultatif 950 mm)
Poteaux d’angle : avec profils en acier soudés à froid et vissés
aux cadres du sol et du toit Ep. 4 mm
Cadre du toit :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Traverses du toit sur la longueur : 3 mm
Traverses du toit sur la largeur : 2,5 mm
Toiture : tôle galvanisée avec double pli, épaisseur de 0,60 mm
Sol :
Isolation thermique : Laine de verre 60 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Dessous de plancher : Tôle laquée, épaisseur 0,60 mm
Plancher : Panneau aggloméré P5 – épaisseur 22 mm / Panneau de
particules orientées OSB – épaisseur 22 mm
Revêtement de sol: Revêtement PVC aux raccords soudés –
épaisseur 1,5 mm – Capacité anti-dérapant R9
Toit :
Isolation thermique: Laine de verre 100 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Habillage plafond : Plaque en aggloméré avec revêtement 10 mm
d’épaisseur, décor blanc
Eléments muraux :
Isolation thermique : Mousse PU 45 mm
Epaisseur des panneaux 45 mm
Couleur extérieure : gris clair similaire au RAL 7035
Couleur intérieure : blanc similaire au RAL 9010
Habillage extérieur : tôle profilée, galvanisée et laquée
(épaisseur 0,4 mm)
Habillage intérieur: : tôle galvanisée et laquée (épaisseur 0,5
mm)

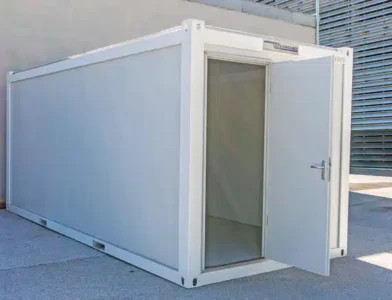

Porte :
Charnières à droite. Ouverture vers l’extérieur. Cadre de porte
métallique avec joint sur trois côtés.
Battant de porte en tôle galvanisée et laquée des deux côtés –
avec isolant polystyrène : 40 mm d’épaisseur
Hauteur libre de passage : 875 x 2.125 mm
Dimensions de l’ouverture de porte : 811 x 2.065 mm
Fenêtre :
Cadre en plastique avec vitrage coloris blanc
Ouverture oscillo-battante
Dimensions : 945 x 1.200 mm
Vitrage isolant : 4 / 16 / 4 mm
Hauteur du seuil de fenêtre (distance entre le sol et le haut du
profil inférieur du cadre de la fenêtre): 870 mm
Installation électrique
Tension : 230V / monophasé / 32A (3×6 mm² H07 RN-F) – En fonction
des normes nationales avec câble de type RO2V ou H07 ZZ-F
Fréquence : 50 Hz
Protection: Interrupteur différentiel 40 A / 0,03 A, 2 pôles (230 V)
type A X
Lumière: Disjoncteur 10A, 2 pôles, 3×1,5mm²
Prises électriques : Disjoncteur 13 A, bipolaire, 3×2,5mm²
Prise de courant : 2 prises simples
Eclairage: Interrupteur lumière + 1 rampe néon double
Branchement : Raccordement extérieure CEE
